Заземление в частном доме

Заземление в частном доме - это преднамеренное электрическое соединение металлических частей электрооборудования с землей, которое обеспечивает защиту человека от удара током при повреждении изоляции. Основная функция системы заземления заключается в отведении опасного потенциала в грунт, предотвращая поражение людей и выход из строя бытовой техники. Контур заземления представляет собой замкнутую конструкцию из вертикальных и горизонтальных электродов, заглубленных в почву и соединенных с распределительным щитом здания. Сделать заземление в частном доме можно самостоятельно, если строго соблюдать требования действующих нормативов.

Помимо неоспоримой пользы, электричество может нанести существенный вред человеческому организму. Если в многоэтажных домах дело с заземлением обстоит более-менее благополучно, то заземление в частном доме приходится делать самостоятельно.

Самостоятельный монтаж заземления - вполне посильная задача при наличии базовых навыков работы с инструментом. Это займет не так уж много времени, и реализовать задуманное гораздо легче, чем кажется на первый взгляд.

Итак, если вы живете в частном доме и появляются удары током от корпусов приборов, то пришла пора сделать контур заземления. Принцип работы заземляющего устройства подробно раскрыт в следующих разделах этой статьи.

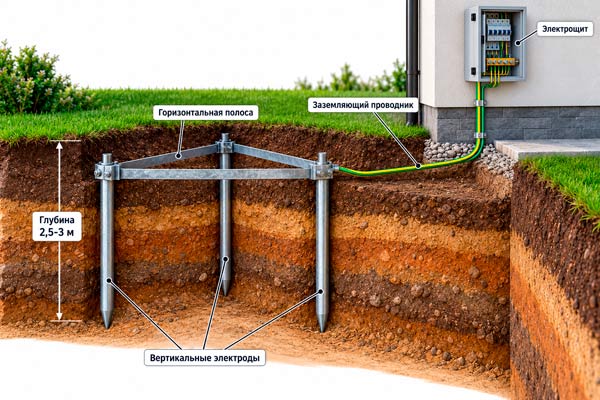

Простой заземлитель представляет собой замкнутую конструкцию, которая включает в себя вертикальные электроды и соединяющую их стальную полосу.

Все соединения в контуре заземления должны быть выполнены сваркой, а полученный шов необходимо защитить от коррозии путем нанесения мастики.

В основном для изготовления контура применяют черную сталь, хотя допускается использование омедненной стали или чистой меди. Однако это не слишком рентабельно из-за высокой стоимости этих материалов.

Прежде всего, нужно определиться с электродами, которые будут в земле. Главная задача - это подобрать правильную площадь сечения электродов, минимальное количество которых составляет три штуки (но чем больше, тем лучше).

Что такое заземление и для чего оно нужно

Заземляющее устройство - это совокупность заземлителя и заземляющих проводников, которые обеспечивают безопасное стекание электрического тока в землю. Когда возникает утечка на корпус прибора, защитный проводник мгновенно отводит опасный потенциал, а автомат срабатывает и отключает питание. Именно поэтому качественная система заземления защищает жизнь людей и сохраняет дорогостоящее оборудование, включая бойлер, электроплиту и системы отопления.

Системы заземления выполняют несколько критически важных функций одновременно. Во-первых, они обеспечивают защиту от удара током при прикосновении к металлическим частям оборудования. Во-вторых, заземление стабилизирует напряжение в сети и защищает от перенапряжений. В-третьих, контур заземления служит основой для работы молниезащиты, принимая на себя разряд молнии и безопасно отводя его в землю. Без надежного контура заземления молниезащита просто не сможет корректно выполнить свою функцию.

В случае повреждения изоляции электроприборов фаза может попасть на корпус стиральной машины, посудомоечной машины или другого оборудования. Без заземления человек, прикоснувшись к такому прибору, получит удар током. При правильно смонтированном контуре заземления ток утечки пойдет по пути наименьшего сопротивления через заземляющий проводник в землю, а УЗО или автомат мгновенно отключит питание. Этот принцип работает в любой системе заземления, будь то TN-C-S или TT.

Заземление особенно важно для частного сектора, где часто возникают проблемы с качеством электроснабжения. Старые линии электропередач, отсутствие повторных заземлений на опорах, перепады напряжения создают повышенный риск для жильцов. Поэтому индивидуальное заземление - это не просто рекомендация, а необходимость для безопасной эксплуатации электроприборов на даче или в загородном доме.

Монтаж заземления также влияет на работу чувствительной электроники. При отсутствии заземления на корпусе компьютера, телевизора или аудиоаппаратуры может возникать наведенное напряжение, которое приводит к помехам и сокращает срок службы техники. Заземляющая шина в щите принимает на себя все паразитные токи и обеспечивает стабильное эталонное значение потенциала для всего оборудования.

Виды и схемы для частного дома

Схемы заземления определяют способ подключения защитного проводника к источнику питания и заземляющему устройству. Для частного дома обычно применяют три основные схемы, каждая из которых имеет свои особенности и требования к монтажу. Выбор конкретной схемы зависит от состояния питающей линии, наличия повторного заземления на опорах и параметров вводного устройства.

Система TN-C-S и ее особенности

В схеме TN-C-S нулевой рабочий и защитный проводники совмещены на пути от трансформаторной подстанции до ввода в дом. Это проводник PEN, который на вводе в здание разделяется на два отдельных провода: рабочий ноль N и защитный PE. Такое разделение выполняется в вводном щите, где PEN-проводник подключается к главной заземляющей шине, от которой уже идут отдельные проводники. Разделение PEN на N и PE - это критически важный этап, который должен выполняться по строгим правилам.

Преимущества TN-C-S заключаются в относительной простоте монтажа и соответствии современным требованиям. Однако существует серьезный риск: при обрыве PEN-проводника на линии от подстанции до дома все металлические корпуса электроприборов могут оказаться под напряжением. Поэтому для такой схемы обязательно требуется повторное заземление на вводе в здание, которое и принимает на себя опасный потенциал при обрыве. Молниезащита в системе TN-C-S также использует общий контур.

Система TT как самое безопасное решение

Схема TT предполагает, что нейтраль трансформатора глухо заземлена, а открытые токопроводящие части электроустановки заземляются с помощью независимого заземляющего устройства. Проводник PE в этом случае идет от собственного контура заземления, расположенного рядом с домом, и не связан с нулевым проводом сети. Такое решение считается наиболее безопасным для частного сектора, особенно если состояние воздушной линии вызывает сомнения.

Система TT обеспечивает стабильное защитное заземление независимо от качества линии электропередач. Однако такая схема требует обязательного применения УЗО на всех групповых линиях, что увеличивает стоимость установки. Молниезащита при схеме TT также выполняется с использованием независимого контура, хотя допускается и объединение с рабочим заземлением через систему уравнивания потенциалов.

Система TN-S и устаревшая TN-C

В схеме TN-S рабочий ноль и защитный проводник разделены на всем протяжении от трансформатора до потребителя. Это наиболее надежный вариант, но он встречается редко в частном секторе, так как требует прокладки пятижильного кабеля от подстанции. Обычно такая схема реализуется в новых коттеджных поселках с современными коммуникациями, где застройщик заранее закладывает качественную инфраструктуру.

Применение устаревшей схемы TN-C, где нулевой и защитный проводники совмещены на всем протяжении, в частных домах запрещено действующими нормативными требованиями. Такая система не обеспечивает должного уровня безопасности и может привести к поражению электрическим током. Если в старом доме реализована именно TN-C, ее необходимо модернизировать до TN-C-S или TT, что требует монтажа собственного контура заземления.

Нормативные требования и стандарты

Требования к устройству заземления в частном доме регламентируются Правилами устройства электроустановок. Согласно этому документу, сопротивление заземляющего устройства для жилого дома с напряжением 220 В не должно превышать 30 Ом, а для трехфазной сети 380 В это значение составляет 10 Ом. При наличии газового котла требования ужесточаются до 10 Ом для однофазной сети, что связано с повышенной опасностью такого оборудования.

ПУЭ строго регламентируют параметры всех элементов контура заземления. Вертикальные электроды должны иметь минимальный диаметр 16 мм для круглой стали или сечение не менее 100 мм². Горизонтальные соединители выполняются из стальной полосы сечением не менее 48 мм², обычно это полоса 40×4 мм. Все подземные соединения выполняются только сваркой, болтовые соединения в земле запрещены из-за быстрого окисления контактов. Любая изолированная от грунта часть заземлителя теряет свою функцию.

Глубина траншеи для горизонтальных соединителей обычно составляет 0,5–0,7 метра. Несмотря на то что этот слой может промерзать зимой, основную функцию обеспечения низкого сопротивления берут на себя вертикальные электроды, заглубленные в непромерзающие слои почвы. Вертикальные электроды забиваются на глубину 2,5-3 метра, достигая слоев почвы с более высокой проводимостью. Расстояние между электродами принимается равным их длине или больше, что повышает эффективность растекания тока в грунте. Именно такие параметры обеспечивают надежный контакт с землей в течение всего года.

Для газового котла и другого мощного оборудования часто требуется отдельный контур заземления с пониженным сопротивлением. Производители котельного оборудования обычно указывают в документации требования к заземлению, которые могут быть строже общих норм. Поэтому перед установкой котла стоит уточнить эти параметры у производителя или в обслуживающей организации. Несоблюдение требований может привести к отказу в гарантийном обслуживании.

Для объектов в зонах с повышенной грозовой активностью молниезащита проектируется по отдельным, более строгим нормативам. При этом контур заземления молниезащиты может быть объединен с рабочим контуром при условии соблюдения требований к сопротивлению. Молниезащита и рабочее заземление в таких случаях образуют единую систему безопасности.

Материалы и комплектующие

Правильный подбор материалов для контура заземления напрямую влияет на срок службы системы и ее эффективность. Обычно для изготовления заземлителя используют черную сталь, оцинкованную сталь или омедненные стержни. Каждый вариант имеет свои плюсы и минусы, которые нужно учесть при выборе. Нержавеющая сталь тоже применяется, но ее цена значительно выше.

Черная сталь - это самый дешевый материал, но срок службы такого контура ограничен 5-7 годами во влажном грунте. Оцинкованная сталь служит 15-20 лет благодаря защитному покрытию, но цена ее заметно выше. Оптимально использовать омедненные стержни, которые обеспечивают срок службы более 30 лет и минимальное сопротивление, но они дороже стальных аналогов в 3-4 раза. Подбор материала всегда выполняется с учетом удельного сопротивления грунта и бюджета проекта.

Для вертикальных электродов применяют стержни диаметром 16-20 мм, трубы диаметром 32-50 мм с толщиной стенки не менее 3,5 мм или уголки размером 50×50×4 мм. Использование арматуры в качестве заземлителя не рекомендуется, так как она быстро корродирует из-за неравномерного распределения тока по поверхности. Арматура имеет закаленный поверхностный слой, который плохо проводит ток и быстро разрушается, поэтому такое решение считается ошибочным.

Готовые комплекты для заземления включают все необходимые элементы: стержни, муфты для их соединения, наконечники, зажимы и проводники. Такие комплекты удобно использовать при модульно-штыревой системе монтажа, где стержни забиваются последовательно на нужную глубину. Модульное заземление позволяет точно рассчитать необходимую глубину и получить стабильное низкое сопротивление. Серия таких комплектов есть у разных производителей, и подбор оптимального варианта зависит от конкретных условий.

Для соединения электрода с проводником, идущим к щиту, используют болтовые зажимы или сварку. В месте выхода из земли соединение должно быть доступно для осмотра и замеров. Заземляющий проводник от контура к электрощиту выполняется медным кабелем сечением 6-10 мм² с желто-зеленой изоляцией. Применение провода меньшего сечения запрещено, так как он может не выдержать ток короткого замыкания.

Иногда в качестве естественных заземлителей используют металлические трубы водопровода, обсадные трубы скважин или металлические конструкции фундамента. Однако такое применение допускается только при условии надежного электрического контакта всех частей конструкции. Современные пластиковые трубы для этих целей не подходят, а вот старый стальной водопровод вполне может выполнять функцию заземлителя, если его состояние позволяет.

Пошаговый монтаж заземлителя

Классический контур заземления из трех электродов

На этом монтаж классического контура заземления завершен. Несмотря на высокую трудоемкость земляных работ, самостоятельное устройство заземлителя гарантирует надежность и безопасность электросети вашего дома.

Для более сложных грунтов с высоким удельным сопротивлением может потребоваться большее количество электродов или увеличение их длины. В этом случае расчет контура заземления выполняется по специальным формулам с учетом типа почвы, влажности и глубины залегания грунтовых вод. Иногда вместо треугольного расположения электродов применяют линейный контур вдоль фундамента здания или кольцевой вариант по периметру дома. Комбинированные схемы сочетают несколько вариантов для достижения оптимального результата.

Важный момент при монтаже - это правильное заглубление горизонтальных соединителей. Они должны находиться ниже уровня промерзания грунта, иначе зимой сопротивление контура заземления может значительно увеличиться. В регионах с суровым климатом траншеи копают на глубину 0,8-1,0 метра, чтобы соединительная полоса всегда находилась в незамерзшем слое почвы. Это обеспечивает стабильное значение сопротивления круглый год.

Если на участке есть свободное пространство, электроды можно расположить в линию вдоль забора или по периметру дома. Линейный контур удобен тем, что занимает минимум полезной площади, а кольцевой обеспечивает равномерное растекание тока. При любом варианте расстояние между электродами должно быть не менее их длины, иначе их зоны растекания перекрываются и общая эффективность снижается.

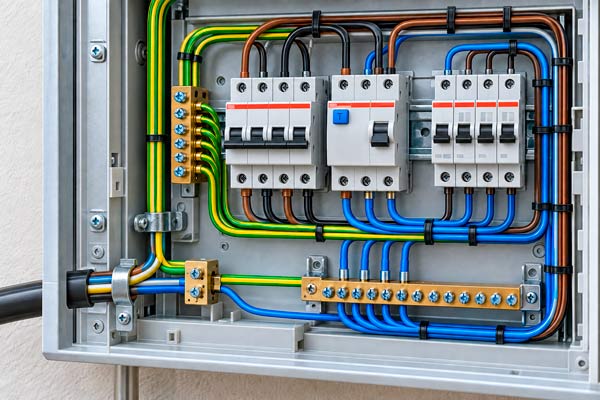

Подключение к электрощиту

После того как контур заземления смонтирован в земле, его нужно правильно подключить к распределительному щиту дома. Заземляющий проводник прокладывается от точки выхода контура из земли до вводного электрощита, где подключается к главной заземляющей шине. Эта шина служит единой точкой соединения всех защитных проводников здания и является ключевым элементом системы безопасности.

Главная заземляющая шина устанавливается внутри щита или рядом с ним и должна быть доступна для осмотра. От нее идет разделение на отдельные защитные проводники PE, которые подключаются к розеткам, корпусам электроприборов и металлическим конструкциям. К этой шине также подключается система уравнивания потенциалов, соединяющая все токопроводящие части здания в единый комплекс.

Заземляющий проводник от контура к щиту прокладывается по кратчайшему пути, без резких изгибов и петель. Он крепится к стене с помощью специальных зажимов на расстоянии не менее 10 см от поверхности. В местах прохода через стены используются изолирующие втулки, защищающие проводник от механических повреждений. Внутри помещений проводник можно прокладывать открыто или в кабель-канале.

В электрощите происходит подключение PEN-проводника (при схеме TN-C-S) или создание отдельной PE-шины (при схеме TT). Важно правильно выполнить разделение PEN на N и PE: сначала проводник подключается к шине PE, а уже от нее делается перемычка на нулевую шину N. Такое подключение обеспечивает безопасность при обрыве нуля на вводе и предотвращает появление опасного напряжения на корпусах приборов.

Все болтовые соединения в щите должны быть надежно затянуты и защищены от коррозии. Заземляющие проводники от розеток и электроприборов подключаются к PE-шине индивидуально, скрутки и последовательное соединение корпусов запрещено. Каждый корпус прибора должен иметь отдельное подключение к защитному проводнику, что обеспечивает надежность системы в случае повреждения одного из соединений.

Типичные ошибки при устройстве

• Неправильное устройство заземления встречается довольно часто и может привести к серьезным последствиям. Одна из самых распространенных ошибок - это использование болтовых соединений для подземных частей контура. Болты в земле быстро окисляются, контакт нарушается, и контур заземления перестает выполнять свою функцию. Все подземные соединения должны выполняться только сваркой с последующей обработкой швов битумной мастикой.
• Другая частая ошибка - это недостаточная глубина заложения электродов. Некоторые домашние мастера забивают стержни на 1-1,5 метра, что недостаточно для достижения слоев с хорошей проводимостью. Особенно плохо работает такой контур зимой, когда верхний слой грунта промерзает. Минимальная глубина для вертикальных электродов составляет 2,5-3 метра, что обеспечивает стабильное сопротивление круглый год.
• Покраска подземной части контура заземления категорически запрещена. Некоторые мастера окрашивают электроды и соединительные полосы для защиты от коррозии, но краска является изолятором и препятствует стеканию тока в землю. Защищать от коррозии можно только сварные швы и надземную часть конструкции. Сам металл должен иметь прямой контакт с почвой, иначе заземление не будет работать.
• Использование неподходящих материалов - это еще одна распространенная проблема. Применение алюминиевых проводников, тонкой арматуры или ржавого металла приводит к быстрому выходу контура из строя. Нельзя экономить на материалах для заземления, так как от этого зависит безопасность людей. Лучше один раз купить качественные комплектующие, чем потом переделывать всю систему заново.
• Отсутствие проверки сопротивления после монтажа - это грубейшая ошибка. Без специальных замеров невозможно определить, работает ли контур заземления эффективно. Сопротивление может оказаться слишком высоким из-за сухого грунта, каменистой почвы или недостаточного количества электродов. В этом случае потребуется добавить дополнительные заземлители или применить химические электроды для улучшения контакта с грунтом.
• Подключение заземления к водопроводным или газовым трубам строго запрещено. Эти коммуникации не предназначены для отведения электрического тока и могут оказаться под напряжением при аварии. Кроме того, современные трубы часто выполняются из пластика, который не проводит ток. Такое подключение создает опасность не только для владельцев дома, но и для соседей, чьи дома связаны общими коммуникациями.

Молниезащита и совместная работа с контуром

Молниезащита частного дома тесно связана с системой заземления и использует общий контур для отведения тока молнии в землю. При ударе молнии в здание ток силой до 200 тысяч ампер должен быть безопасно отведен через молниеприемники, токоотводы и заземляющее устройство. Без надежного заземления молниезащита не сможет выполнить свою функцию, что приведет к пожару или разрушению конструкций. Поэтому молниезащита и заземление проектируются как единая система.

Система молниезащиты включает три основных элемента: молниеприемник, принимающий разряд, токоотвод, передающий ток к земле, и заземлитель, отводящий ток в грунт. Для частного дома обычно применяют стержневые или тросовые молниеприемники, которые устанавливаются на крыше или рядом со зданием. Токоотводы прокладываются по внешней стороне стен кратчайшим путем к контуру заземления, избегая резких изгибов.

Важно понимать, что молниезащита и рабочее заземление могут использовать общий контур, но должны иметь отдельные токоотводы. Ток молнии создает мощный электромагнитный импульс, который может повредить электронику в доме, если молниезащита выполнена неправильно. Поэтому рекомендуется устанавливать устройства защиты от импульсных перенапряжений на вводе в дом, что дополняет молниезащиту электрической защитой.

Расчет молниезащиты выполняется по специальным методикам с учетом высоты здания, его расположения и грозовой активности в регионе. Для жилых домов обычно достаточно простейшей системы с одним или двумя молниеприемниками. Молниеотводы изготавливаются из стального прутка диаметром 8-10 мм или оцинкованной проволоки. Классический вариант молниезащиты включает стержневой молниеприемник на самой высокой точке кровли.

Монтаж молниезащиты рекомендуется выполнять одновременно с устройством контура заземления, используя общие подземные электроды. Это позволяет сэкономить материалы и обеспечить единую систему безопасности. Молниезащита особенно важна для домов, расположенных на возвышенностях, вблизи водоемов или в регионах с частыми грозами. Деревянные дома требуют обязательной установки молниезащиты из-за высокой пожарной опасности.

Существует пассивная и активная молниезащита. Пассивная система - это классический вариант с молниеприемными стержнями и тросами, который применяется в большинстве случаев и подтвердил свою эффективность десятилетиями эксплуатации. Активная молниезащита использует специальные молниеприемники с ионизаторами, которые увеличивают зону защиты. Однако применение активных систем вызывает споры среди специалистов, и их использование не всегда оправдано с точки зрения цены.

Проверка сопротивления и ввод в эксплуатацию

После завершения монтажа контура заземления необходимо провести замеры сопротивления специализированным прибором. Измерение выполняется методом амперметра-вольтметра или с помощью специальных измерителей сопротивления заземления. Замеры проводятся в сухую погоду или через 2-3 недели после дождя, когда грунт имеет естественную влажность и значение сопротивления соответствует среднегодовым показателям.

Нормативные требования устанавливают максимальные значения сопротивления: 30 Ом для однофазной сети 220 В и 10 Ом для трехфазной сети 380 В. Если измеренное сопротивление превышает эти значения, необходимо добавить дополнительные электроды или увеличить глубину существующих. Иногда для снижения сопротивления применяют химические заземлители или обработку почвы специальными составами, которые улучшают проводимость и позволяют добиться нужных параметров.

Результаты замеров оформляются протоколом, который может потребоваться для подключения к газовой сети или при проверке электроустановки. Некоторые организации требуют предоставить акт скрытых работ и протокол измерений перед выдачей разрешения на эксплуатацию. Поэтому все земляные работы стоит фотографировать до засыпки траншей, что служит документальным подтверждением качества монтажа.

Проверку сопротивления контура заземления рекомендуется проводить ежегодно, особенно после зимнего периода. Со временем металл корродирует, контакты ослабевают, свойства грунта меняются. Регулярные замеры позволяют вовремя обнаружить проблемы и принять меры по восстановлению работоспособности системы. Гарантия на правильно смонтированный контур обычно составляет не менее 10 лет при использовании качественных материалов.

Для самостоятельной проверки можно использовать бытовые измерители, но их точность ниже профессиональных приборов. Если вы не уверены в качестве монтажа или результаты замеров вызывают сомнения, лучше обратиться в специализированную электролабораторию. Профессиональные замеры с оформлением документов стоят относительно недорого, но дают полную уверенность в безопасности системы и соответствие ее действующим нормам.
