Диагностика трансформаторов

Работа распределительных сетей, подстанций и производственных линий невозможна без исправных трёхфазных трансформаторов. Оборудование принимает на себя механические нагрузки, скачки напряжения и преобразует характеристики тока. Отказ узла приводит к нарушениям в сети и повреждению подключённого оборудования, поэтому владельцам объектов требуется регулярная диагностика состояния силовых трансформаторов. В Москве и Московской области обслуживание, обследование и восстановительные мероприятия проводит «ЛАБСИЗ». Подрядчик лицензирован и имеет необходимые сертификаты для оказания услуги.

Необходимость контроля трансформаторов

Диагностику состояния трансформаторов проводят регулярно: в ходе эксплуатации, после монтажа нового оборудования или восстановительных мероприятий. Диагностика измерительных трансформаторов тока помогает обнаружить пробой диэлектрического слоя, повреждение обмоток и другие дефекты на ранних стадиях, а затем быстро заменить неисправные элементы.

Контроль состояния оборудования необходим, когда:

• Прибор уже выработал нормативный ресурс, и требуется принять решение о возможности его дальнейшего использования.
• Нужно оценить необходимость и стоимость капитальных ремонтных работ в сети. Измерения при повышенном напряжении помогают понять, нужна ли полная замена устройства.
• Были выявлены дефекты других составляющих электросети. Обследование силового узла позволяет предотвратить дальнейший выход элементов из строя.
• После аварии, внештатного отключения требуется подготовить техническое заключение о причинах случившегося.
• Подошёл срок регламентного обслуживания, и необходима плановая диагностика состояния трансформаторов напряжения.

Своевременный контроль помогает обнаружить и устранить неполадки, пока они не перешли в критическую фазу. Трансформаторы, оставленные без планового обслуживания, могут спровоцировать скачки напряжения в сети. В результате остановится производственная линия, а цена восстановления превысит стоимость обследования.

Виды диагностики трансформаторов

• Текущая диагностика. Проводится регулярно для оценки состояния трансформатора в рабочем режиме. Включает замер электрических параметров, осмотр охлаждения, тестирование изоляторов и мониторинг вибрации. Цель — выявление возможных отклонений и повреждений на ранних стадиях, чтобы избежать аварийных ситуаций.
• Плановая диагностика. Проводится в заранее определённые сроки (раз в месяц, квартал или год) в рамках планово-предупредительных мероприятий. Основная задача — оценить состояние ключевых элементов: магнитопроводов, конденсаторов, контактных соединений и охлаждающих контуров для поддержания стабильной работы.
• Вибрационный анализ. Используется для обнаружения механических повреждений, связанных с работой трансформатора. Позволяет определить проблемы с монтажом, износом подшипников, разбалансировкой и другими механическими неисправностями. Вибрационный анализ особенно эффективен для раннего выявления изменений в механике трансформатора.
• Тепловизионное обследование. Позволяет обнаружить зоны повышенной температуры, которые могут указывать на проблемы с контактными соединениями, электропроводкой или износом изоляторов. Тепловизионное сканирование помогает оперативно выявить отклонения и потенциальные причины повреждений.
• Анализ масла (отбор проб). Отбор проб масла проводят для определения его химического состава и состояния. Метод выявляет продукты разложения изоляционных материалов и растворённые газы, что может быть признаком перегрева отдельных частей трансформатора.
• Контроль охлаждения. Оценивается работа вентиляторов, насосов и радиаторов. Сбои в охлаждающем контуре приводят к повышению температуры и возникновению аварийных ситуаций.
• Акустическая диагностика. Используется для определения повреждений по характеру звуков, которые издаёт оборудование. Метод позволяет обнаружить отклонения в работе магнитопровода и других механических элементов, что особенно важно для агрегатов большой мощности.

Как проводят оценку

Наша электролаборатория проводит комплексную диагностику высоковольтных трансформаторов. В ходе работ выявляются неполадки, составляется акт о состоянии сети. Для удалённых объектов применяют выездную лабораторию. Показания снимают при помощи осциллографов, омметров и мультиметров.

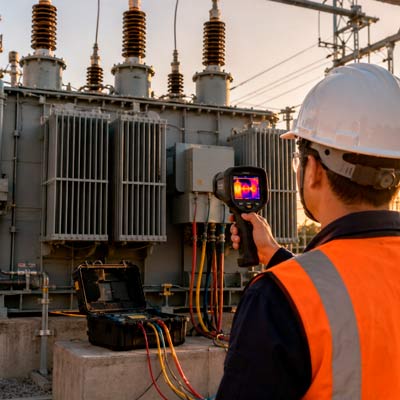

В программу могут входить диагностика силовых трансформаторов на подстанциях, тепловизионное обследование, контроль систем охлаждения и контроль изоляции.

При эксплуатации оборудования специалисты оценивают фактическое состояние трансформатора, сопротивление изоляционного слоя, состояние обмоток, контактных соединений и трансформаторного масла. Замеры параметров выполняются с учётом режима работы установки, нагрузки, срока службы и требований ГОСТ, ПУЭ и других нормативов. Такой контроль помогает определить скрытые дефекты, оценить необходимость ремонта и заранее подготовить рекомендации по дальнейшей эксплуатации.

Когда назначают повторную диагностику

Повторная диагностика трансформаторов нужна после ремонта, перегрева, срабатывания защит, замены масла, длительного простоя и подключения новой нагрузки. Такие работы позволяют сравнить параметры трансформаторов с предыдущими результатами измерений и понять, безопасна ли дальнейшая эксплуатация.

• После аварии проводят комплексную диагностику трансформаторов, чтобы определить внутренние дефекты и оценить объём работ.
• После капитального ремонта проводят контрольные измерения трансформаторов, оценивают изоляцию, обмотки и качество сборки.
• Перед вводом подстанции в эксплуатацию назначают приёмо-сдаточные работы и комплексный контроль подключений.
• При росте нагрузки выполняют контрольные измерения трансформаторов, чтобы исключить перегрев и повреждение оборудования.
• При подозрении на межвитковое замыкание проводят диагностику трансформаторов и дополнительные работы по анализу обмоток.
• При ухудшении масла назначают анализ состояния трансформаторов, отбор проб и работы по оценке изоляционной среды.
• При плановом обслуживании выполняют контрольные измерения трансформаторов, чтобы подтвердить исправность трансформаторов и готовность сети к нагрузке.

Для каждого объекта перечень диагностических работ согласуют заранее. Специалисты учитывают тип трансформаторов, мощность трансформаторов, схему подключения трансформаторов, режим работы трансформаторов и требования к отчётности. По итогам диагностики заказчик получает понятные выводы: что выполнено, какие работы нужны дополнительно и какие трансформаторы можно оставлять в эксплуатации.

В отчёт включают результаты обследования: испытания изоляции, испытания обмоток, испытания масла, испытания охлаждения, испытания вводов трансформаторов и перечень выполненных работ.

Что входит в программу обследования

Состав работ подбирают по типу оборудования, мощности, условиям эксплуатации и задачам заказчика. Для силовых трансформаторов программа может включать визуальный осмотр, электрические испытания, контроль масла, тепловизионное обследование, оценку системы охлаждения и анализ работы защит. Такой подход помогает оценить не один параметр, а весь узел в связке с подстанцией и питающими линиями.

Периодические испытания трансформаторов проводят по графику, а внеочередные работы назначают после аварий, перегрузок, ремонта, длительного простоя или монтажа нового оборудования. Если трансформатор работает в составе ответственной сети, испытания выполняют чаще: это снижает риск простоя производства, торгового центра, склада или другого объекта с высокой нагрузкой.

В ходе работ специалисты фиксируют состояние корпуса, вводов, изоляторов, обмоток, масла, заземления, контактных соединений и охлаждающих элементов. По результатам испытаний трансформаторов заказчик получает технический отчёт с выводами, перечнем дефектов и рекомендациями по обслуживанию, ремонту или дальнейшей эксплуатации.

Перечень испытаний по программе

• Испытания изоляции, испытания обмоток, испытания вводов, испытания масла, испытания охлаждения, испытания заземления и испытания защит выполняются по согласованной программе.
• Испытания после монтажа, испытания после ремонта, испытания после аварии, испытания после перегрева, испытания после простоя, испытания после замены масла и испытания перед включением помогают подтвердить исправность оборудования.
• Испытания повышенным напряжением, испытания сопротивления, испытания коэффициента трансформации, испытания холостого хода, испытания короткого замыкания, испытания переключателей и испытания контактных соединений показывают фактическое состояние узлов.
• Испытания сухих установок, испытания масляных установок, испытания силовых агрегатов, испытания измерительных узлов, испытания вводных цепей, испытания вторичных цепей и испытания цепей управления проводят с учетом схемы объекта.
• Испытания на подстанциях, испытания в цехах, испытания на складах, испытания в торговых центрах, испытания на производстве, испытания в зданиях и испытания на удалённых площадках выполняет выездная электролаборатория.
• Испытания по графику, испытания перед сезоном, испытания при росте нагрузки, испытания при снижении сопротивления, испытания при нагреве, испытания при шуме и испытания при нестабильной работе позволяют выявить риск аварии заранее.
• Испытания корпуса, испытания магнитопровода, испытания арматуры, испытания кабельных вводов, испытания шин, испытания соединений и испытания изоляторов фиксируются в протоколах.
• Испытания перед ремонтом, испытания во время обслуживания, испытания после обслуживания, испытания перед пуском, испытания после пуска, испытания при смене режима и испытания при увеличении мощности помогают планировать эксплуатацию.
• Испытания по ГОСТ, испытания по ПУЭ, испытания по ПТЭЭП, испытания по РД, испытания по СТО, испытания по внутреннему регламенту и испытания по техническому заданию проводят с оформлением результатов.
• Испытания завершаются анализом: испытания сравнивают с паспортными значениями, испытания сопоставляют с предыдущими протоколами, результаты сопоставляют с допустимыми нормами, испытания включают в отчёт, испытания передают заказчику и помогают продлить срок службы сети.

Порядок работ

• Электрик выезжает на объект, знакомится с документацией, паспортами оборудования и техотчетами о прошлых испытаниях.
• Проводится визуальный осмотр трансформатора напряжения 6 кВ. Специалист оценивает состояние корпуса и изоляции, отмечает нарушения целостности, неправильные крепления и прочие дефекты.
• Замеряется сопротивление магнитопроводящей части, арматуры и кабелей. Определяются диэлектрические потери трансформатора.
• Контролирует правильность соединения обмоток. Отмечает неверно подключённые узлы.
• Проводится испытание первичной обмотки трансформатора. Электрик снимает показатели сопротивления и сверяет их с номинальными значениями.
• Определяет для каждой позиции переключателя коэффициент трансформации. Сравнивает показатели с паспортными значениями.
• Проводит испытания трёхфазного и однофазного оборудования, замеряет потери и сравнивает значения с допустимыми нормами.
• Для каждой единицы выполняется контроль межвиткового замыкания.
• Электрик оценивает качество охладителей, состояние трансформаторного масла. Последнее не требуется при работе с герметичным электрооборудованием.
• Проводит пусконаладочные работы и оформляет результаты испытаний.

После завершения контроля специалист составляет технический отчёт. Документ заверяется начальником лаборатории, имеет юридическую силу и подтверждает, что обслуживание измерительных трансформаторов тока было выполнено вовремя.

«ЛАБСИЗ»: проконтролируем и отремонтируем!

Для объектов с распределительными сетями важно регулярно контролировать состояние оборудования, условия эксплуатации и устойчивость электроснабжения. Специалисты «ЛАБСИЗ» оценивают нагрузку, ресурс трансформаторов, состояние подстанций и возможные риски для питающих линий, после чего дают рекомендации по дальнейшему использованию оборудования, срокам обслуживания и необходимости ремонта.

Компания выполняет замеры на объектах Москвы и Московской области. Выезд на место за наш счёт. В нашем распоряжении — передвижная лаборатория, высокоточные приборы для контроля сопротивления, силы тока и прочих параметров электросети. После завершения обслуживания возможна замена отдельных элементов или полное восстановление оборудования.

Мы выполняем работы с масляными, сухими, силовыми и измерительными трансформаторами, а также с оборудованием трансформаторных подстанций. Испытания трансформаторов помогают подтвердить безопасность сети, подготовиться к надзорным мероприятиям, продлить срок службы оборудования и заранее запланировать обслуживание без аварийной остановки объекта.
