Ошибки при выборе кабелей: полное руководство по безопасному монтажу

Неправильный выбор кабеля - одна из самых распространенных и опасных ошибок при устройстве электропроводки. По данным экспертов электротехнической отрасли, до 40% возгораний в жилых и коммерческих зданиях связаны с нарушениями в кабельных системах. Каждый год из-за применения неподходящих проводов и кабелей происходят тысячи аварий, наносящих материальный ущерб и создающих угрозу жизни людей. В этой статье разберем ключевые ошибки, которые допускают при покупке и монтаже кабельной продукции, и дадим практические рекомендации для правильного выбора.

Какие последствия возникают из-за неправильного выбора кабеля

Ошибки при проектировании и монтаже кабельных систем приводят к серьезным проблемам, которые проявляются не сразу, а спустя месяцы или даже годы эксплуатации. Неправильно подобранный кабель может вызвать целый каскад негативных последствий, от мелких неисправностей до катастрофических аварий.

Перегрев проводки и выход техники из строя

Когда сечение проводника не соответствует подключаемой нагрузке, кабель начинает нагреваться выше допустимой температуры. Это приводит к деградации изоляции, увеличению сопротивления и еще большему нагреву - возникает замкнутый круг. После нескольких месяцев такой эксплуатации изоляционный слой теряет свои диэлектрические свойства, что неизбежно приводит к короткому замыканию. Современная техника особенно чувствительна к качеству электропитания, и плохой кабель может вызвать сбои в работе чувствительной электроники.

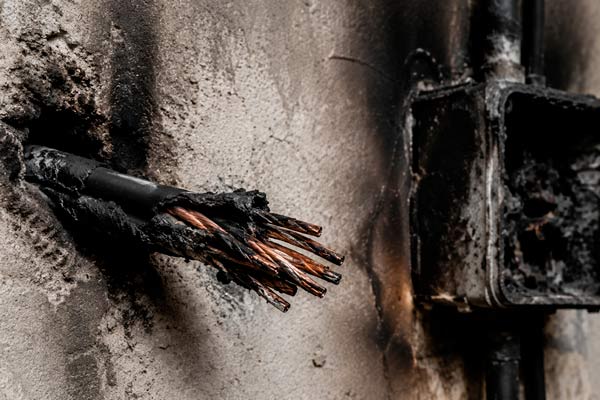

Короткие замыкания и возгорания

Самое опасное последствие неправильного выбора кабеля - пожар. Согласно статистике МЧС, замыкания в электропроводке остаются одной из главных причин возгораний в России. При коротком замыкании температура в точке повреждения может достигать нескольких тысяч градусов, что мгновенно воспламеняет изоляцию и окружающие материалы. Горение кабелей с неподходящей маркировкой распространяется по кабельным трассам, охватывая большие площади за считанные минуты.

Финансовые потери от замены всей системы

Замена неправильно проложенной проводки обходится значительно дороже, чем изначальный монтаж качественным кабелем. Приходится вскрывать стены, демонтировать отделку, заново штробить и восстанавливать интерьер. Часто проблема обнаруживается через несколько лет после ремонта, когда переделка требует полного обновления помещения. Экономия на кабеле в несколько тысяч рублей оборачивается затратами в сотни тысяч на переделку.

Юридическая ответственность за нарушения

На коммерческих объектах неправильный выбор кабельной продукции может привести к отказу в сдаче объекта надзорными органами, штрафам и приостановке деятельности. Для жилых зданий ответственность несет собственник или подрядчик, если будет доказано нарушение норм безопасности. В случае пожара с пострадавшими возможно уголовное преследование.

На что стоит обратить внимание при выборе кабеля

Правильно выбрать кабель - значит учесть множество параметров, каждый из которых критически важен для безопасной и долговечной работы электросистемы. Разберем основные характеристики, на которые нужно обращать внимание.

Материал жилы проводника

Медный кабель остается стандартом для внутренней проводки в жилых и коммерческих зданиях. Медь обладает высокой электропроводностью, пластичностью и устойчивостью к коррозии. Алюминиевый кабель дешевле, но имеет ряд существенных ограничений: его нельзя применять в жилых помещениях для сечений менее 16 мм², он более ломкий и склонен к образованию оксидной пленки в местах соединений. Использовать алюминиевый кабель допустимо только для ввода в здание и наружных линий большой мощности, где его малый вес дает преимущество.

Тип изоляции и оболочки

Конструкция кабеля включает несколько слоев защиты. Каждый слой выполняет свою функцию: изоляция жил предотвращает контакт между проводниками, а внешняя оболочка обеспечивает механическую прочность и защиту от внешних воздействий. Современные кабели имеют двойную или тройную изоляцию, что значительно повышает их надежность. Для разных условий эксплуатации подбираются соответствующие материалы: ПВХ-пластикат для внутренних работ, сшитый полиэтилен для высоких температур, резиновая изоляция для гибких кабелей.

Количество жил и их гибкость

Для однофазной сети обычно нужен кабель с тремя жилами (фаза, ноль, заземление), для трехфазной - с пятью. Гибкий кабель (многопроволочные жилы) применяется там, где возможны частые изгибы и вибрации: подключение переносного оборудования, прокладка в сложных трассах. Для стационарной проводки лучше подходит жесткий кабель с однопроволочными жилами - он дешевле и проще в монтаже.

Условия эксплуатации

Перед тем как выбрать кабель, обязательно определите условия, в которых он будет работать. Температурный диапазон, влажность, наличие агрессивных сред, механические нагрузки - все это влияет на выбор типа кабеля. Для влажных помещений нужна влагозащищенная изоляция, для улицы - устойчивая к ультрафиолету, для прокладки в земле - бронированная конструкция.

Соответствие назначению

Разные типы кабелей предназначены для разных задач. Силовой кабель передает электроэнергию к потребителям, контрольный - используется в цепях управления и сигнализации, коаксиальный кабель - для передачи высокочастотных сигналов. Применение кабеля не по назначению снижает надежность системы и может привести к аварийным ситуациям.

Почему нельзя экономить на сечении кабеля

Сечение кабеля выбирается на основе расчета потребляемой мощности подключаемых электроприборов с учетом запаса прочности. Многие пытаются сэкономить, выбирая кабель с сечением меньше расчетного, но такая экономия опасна и в конечном итоге обходится дороже.

Расчет нагрузки и запас прочности

При расчете сечения кабеля учитывается суммарная мощность всех потребителей, которые могут работать одновременно. К расчетному значению добавляется запас 20-30% на случай подключения дополнительного оборудования и пусковых токов. Если сечение кабеля выбирается без запаса, даже небольшое превышение нагрузки приведет к перегреву.

Падение напряжения на длинных линиях

Длина кабеля напрямую влияет на потери напряжения. На длинных трассах (более 20-30 метров) тонкий кабель может создать значительное падение напряжения, что негативно скажется на работе электроприборов. Двигатели будут перегреваться, освещение - мерцать, электроника - работать нестабильно. Сечение кабеля выбирается с учетом длины линии, а не только мощности нагрузки.

Совместимость с автоматическими выключателями

Автоматы защищают кабель от перегрузки и короткого замыкания. Номинал автоматического выключателя подбирается под допустимую токовую нагрузку кабеля. Если кабель слишком тонкий для установленного автомата, защита не сработает вовремя, и проводка перегреется раньше, чем автомат отключит питание. Автоматы должны соответствовать сечению кабеля - это базовое правило электробезопасности.

Особенности для разных помещений

В помещениях с повышенной влажностью (ванные комнаты, бани, подвалы) кабели испытывают дополнительные нагрузки из-за влаги. Здесь рекомендуется применять кабель с сечением на ступень выше расчетного и с усиленной изоляцией. В жарких помещениях (котельные, сауны) температура окружающей среды снижает допустимую токовую нагрузку кабеля, что также требует увеличения сечения.

Минимальное сечение применяемых кабелей

Действующие нормативные требования устанавливают минимальные сечения кабелей для различных типов электропроводки. Эти нормы разработаны на основе многолетнего опыта эксплуатации и обеспечивают безопасность при типовых нагрузках.

Требования для жилых помещений

Для электропроводки в доме или квартире действуют четкие правила. Согласно актуальным стандартам, минимальное сечение медных кабелей для различных линий составляет:

Нормы для силовых и осветительных линий

Для осветительных сетей обычно достаточно кабеля с сечением 1,5 мм², так как современные LED-светильники потребляют мало энергии. Однако для групп с большим количеством мощных светильников или люстр с лампами накаливания рекомендуется сечение 2,5 мм². Розеточные линии всегда прокладываются кабелем 2,5 мм² - это обеспечивает возможность подключения любых бытовых электроприборов без риска перегрузки.

Особенности для стационарного оборудования

Мощные стационарные потребители (электроплиты, водонагреватели, кондиционеры) подключаются отдельными линиями с соответствующим сечением. Сечение кабеля выбирается по паспортной мощности оборудования с учетом пусковых токов, которые могут превышать номинальные в 3-7 раз. Для такого оборудования применяются специальные автоматы с соответствующей время-токовой характеристикой.

Допустимые токи по сечениям

Каждому сечению кабеля соответствует максимально допустимый длительный ток. Превышение этого значения приводит к перегреву. Зависимость нелинейная: при увеличении сечения в 2 раза допустимый ток возрастает примерно в 1,5 раза. Таблицы допустимых токов приводятся в нормативной документации и учитывают способ прокладки, количество жил и температуру окружающей среды.

Противопожарные индексы кабелей

Маркировка кабелей включает специальные индексы, указывающие на поведение кабеля при пожаре. Эти обозначения критически важны для обеспечения пожарной безопасности зданий и обязательны к применению на объектах определенного назначения.

Расшифровка маркировок

Основные противопожарные индексы в маркировке кабельной продукции:

• нг - не распространяет горение при групповой прокладке. Кабель с индексом нг способен самозатухать после удаления источника пламени.
• LS - Low Smoke (низкое дымообразование). При горении выделяет минимальное количество дыма и токсичных газов.
• HF - Halogen Free (безгалогенный). Не содержит галогенов в изоляции, при горении не выделяет коррозионно-активных газов.
• FR - Fire Resistant (огнестойкий). Сохраняет работоспособность в течение определенного времени при воздействии огня (обычно 90-180 минут).

Категории пожарной безопасности

Кабели классифицируются по категориям пожарной опасности в зависимости от области применения. Категория А - самые строгие требования, категория D - базовые. Каждая категория определяет допустимую область применения: от жилых помещений до объектов с массовым пребыванием людей.

Обязательные требования для общественных зданий

В школах, больницах, торговых центрах и других общественных зданиях обязательно применение кабелей с индексами нг-LS или нг-HF. Эти требования закреплены в техническом регламенте о требованиях пожарной безопасности. Кабель с индексом нг-LS при пожаре выделяет значительно меньше дыма, что критически важно для эвакуации людей. Применение обычного кабеля в таких зданиях является грубым нарушением.

Где какие кабели применять по нормам

Для жилых зданий обычно достаточно кабеля ВВГнг-LS. В зданиях с массовым пребыванием людей применяется ВВГнг-HF. Для систем противопожарной защиты (пожарная сигнализация, системы дымоудаления, аварийное освещение) используется огнестойкий кабель с индексом FR. Такие кабели должны сохранять работоспособность даже в условиях пожара, обеспечивая работу систем безопасности.

Контрафактная продукция и сечение по ГОСТу

Одна из самых серьезных проблем на рынке кабельной продукции - контрафакт. Недобросовестные производители выпускают кабель с заниженным сечением и некачественной изоляцией, что представляет прямую угрозу безопасности. Отличить подделку от качественного кабеля можно, зная характерные признаки и методы проверки.

Как отличить подделку от качественного кабеля

Контрафактный кабель обычно имеет несколько характерных признаков:

• Цена значительно ниже рыночной (дешевый кабель почти всегда означает проблемы с качеством)
• Размытая или отсутствующая маркировка на оболочке
• Несоответствие заявленного сечения фактическому
• Некачественная изоляция (легко рвется, имеет неравномерную толщину)
• Отсутствие сертификата соответствия или поддельные документы

Реальное сечение против заявленного

Самая распространенная проблема контрафактной продукции - заниженное сечение жил. Кабель может иметь маркировку 2,5 мм², а фактическое сечение составлять 1,8-2,0 мм². Такой кабель имеет меньшую допустимую токовую нагрузку и при номинальной нагрузке будет перегреваться. Разница в 20-30% по сечению критически снижает безопасность эксплуатации.

Способы проверки

Проверить сечение кабеля можно несколькими способами:

1. Замер диаметра жилы штангенциркулем или микрометром с последующим расчетом площади сечения по формуле S = π × d²/4
2. Измерение электрического сопротивления жилы с помощью мультиметра и сравнение с табличными значениями
3. Взвешивание отрезка кабеля известной длины и сравнение с расчетной массой
4. Проверка маркировки на соответствие ГОСТ (качественный кабель всегда имеет четкую заводскую маркировку)

Сертификация и маркировка ГОСТ

Качественный кабель обязательно имеет сертификат соответствия техническим регламентам. На оболочке кабеля должна быть нанесена маркировка с указанием производителя, марки кабеля, сечения жил, года выпуска. Маркировка наносится с определенным шагом (обычно через каждые 500-550 мм). Отсутствие или нечеткость маркировки - верный признак контрафакта. Покупайте кабель только у проверенных поставщиков, которые могут предоставить сертификаты на каждую партию продукции.

Надежные производители

На российском рынке работает несколько крупных заводов, продукция которых соответствует всем требованиям ГОСТ. При выборе производителя обращайте внимание на наличие собственных лабораторий, систему контроля качества, репутацию на рынке. Крупные производители дорожат своим именем и не выпускают продукцию с заниженными характеристиками. Цена качественного кабеля всегда выше, но это плата за безопасность и долговечность.

Типичные ошибки при расшифровке кабельной маркировки

Маркировка кабеля содержит полную информацию о его конструкции, материалах и области применения. Ошибки в расшифровке приводят к неправильному выбору и применению кабеля не по назначению. Разберем основные обозначения и типичные заблуждения.

Что означают буквы и цифры в названии

Стандартная маркировка силового кабеля строится по определенной схеме. Первые буквы обозначают материал жил: отсутствие буквы - медь, буква А - алюминий. Далее следует материал изоляции (В - ПВХ-пластикат, П - полиэтилен, Р - резина), материал оболочки, наличие или отсутствие защитных покровов. Цифры указывают количество жил и их сечение. Например, ВВГ 3×2,5 означает кабель с тремя медными жилами сечением 2,5 мм² каждая, с ПВХ-изоляцией и ПВХ-оболочкой.

Разница между ВВГ, NYM, ПВС и другими типами

Каждая марка кабеля имеет свою область применения и конструктивные особенности:

• ВВГ - силовой кабель для стационарной прокладки. Применяется в жилых и коммерческих зданиях для электропроводки. Имеет жесткие однопроволочные жилы.
• NYM - кабель европейского стандарта, аналог ВВГ. Отличается наличием дополнительного заполнителя между жилами, что делает его более круглым и удобным для прокладки в трубах.
• ПВС - гибкий соединительный провод с многопроволочными жилами. Предназначен для подключения переносного оборудования, изготовления удлинителей. Не подходит для стационарной проводки.
• ШВВП - плоский гибкий шнур для подключения маломощных приборов. Имеет ограниченную область применения из-за малого сечения жил.

Импортные стандарты и соответствие российским

На рынке присутствует кабель, произведенный по международным стандартам (IEC, VDE, BS). Хотя эти стандарты во многом схожи с российскими ГОСТ, есть отличия в требованиях к материалам, испытаниям и маркировке. При использовании импортного кабеля важно убедиться, что его характеристики соответствуют условиям эксплуатации и требованиям российской нормативной документации. Не всегда импортный кабель лучше отечественного - выбирайте кабель, подходящий именно для ваших задач.

Как не переплатить за неподходящий кабель

Знание маркировки помогает выбрать кабель с оптимальным соотношением цена-качество. Например, для прокладки в штробе под штукатурку подходит специализированный, безопасный кабель ВВГнг-LS, а более дорогой NYM не дает существенных преимуществ. Для подключения бытовой техники достаточно ПВС или ШВВП, а применение силового кабеля ВВГ будет неоправданной тратой. Правильно подобранный кабель выполняет свои функции без переплаты за избыточные характеристики.

Ошибки выбора изоляции под разные условия эксплуатации

Изоляция кабеля - это не просто защитная оболочка, а сложный инженерный элемент, обеспечивающий безопасность и долговечность всей системы. Выбор изоляции должен учитывать все факторы окружающей среды, в которой будет работать кабель.

Кабели для влажных помещений и улицы

Влага - один из главных врагов электропроводки. Для помещений с повышенной влажностью (ванные комнаты, бани, подвалы) применяется кабель с усиленной изоляцией и специальными герметизирующими элементами. На улице кабель подвергается воздействию атмосферных осадков, перепадов температур, ультрафиолетового излучения. Для наружной прокладки нужен кабель с УФ-стойкой оболочкой, обычно черного цвета. Обычный кабель с ПВХ-изоляцией на улице быстро деградирует под воздействием солнца.

Термостойкие варианты для бань и котельных

В помещениях с высокой температурой (парные, котельные, производственные цеха) стандартная ПВХ-изоляция быстро теряет свои свойства. Для таких условий применяются кабели с термостойкой изоляцией из кремнийорганической резины или сшитого полиэтилена. Эти материалы сохраняют свои диэлектрические свойства при температурах до 150-200°C. Применять обычный кабель в таких условиях категорически нельзя - он выйдет из строя за несколько месяцев.

Бронированные кабели для подземной прокладки

При прокладке кабеля в земле возникает риск механических повреждений от движения грунта, корней растений, случайных земляных работ. Для таких условий применяются бронированные кабели с защитой из стальных лент или проволок. Броня принимает на себя механические нагрузки, защищая токопроводящие жилы. Дополнительно применяется гидроизоляция для защиты от грунтовых вод.

УФ-стойкая изоляция для наружного монтажа

Ультрафиолетовое излучение разрушает большинство полимерных материалов, делая их хрупкими и ломкими. Кабели для наружной прокладки имеют специальную оболочку с добавками, повышающими стойкость к УФ-излучению. Такие кабели маркируются специальным индексом или имеют черный цвет оболочки. Срок службы кабеля с УФ-стойкой изоляцией на открытом воздухе составляет 25-30 лет, тогда как обычный кабель разрушится за 3-5 лет.

Почему важно учитывать способ прокладки кабеля

Способ прокладки кабеля напрямую влияет на его теплоотвод и, соответственно, на допустимую токовую нагрузку. Один и тот же кабель при разных способах монтажа имеет разную максимальную мощность. Это обязательно нужно учитывать при проектировании электросистемы.

Открытая и скрытая проводка

При открытой прокладке кабель лучше охлаждается естественной конвекцией воздуха, поэтому его допустимая токовая нагрузка выше. Скрытая проводка (в штробах, под штукатуркой, в перекрытиях) имеет худший теплоотвод, и для того же тока требуется кабель большего сечения. Разница в допустимых токах может достигать 20-30%, что существенно влияет на выбор кабеля.

Прокладка в гофре и кабель-каналах

Гофрированные трубы и кабель-каналы защищают кабель от механических повреждений, но одновременно ухудшают его охлаждение. При прокладке нескольких кабелей в одной трубе или канале условия теплоотвода еще больше ухудшаются из-за взаимного нагрева. Кабель-каналы должны иметь достаточное сечение для размещения кабелей с запасом на теплоотвод. Заполнение кабель-канала более чем на 40% не рекомендуется.

Влияние способа монтажа на выбор сечения

Нормативные таблицы допустимых токов учитывают способ прокладки. Кабель, проложенный открыто по стене, может нести большую нагрузку, чем тот же кабель в штробе. При выборе сечения обязательно учитывайте способ монтажа. Если проектом предусмотрена скрытая прокладка, а по факту кабель прокладывается открыто, можно использовать кабель меньшего сечения (но не наоборот!).

Нормы для разных методов укладки

Для каждого способа прокладки существуют свои нормы и требования. Прокладка в земле требует применения бронированного кабеля или защиты трубами. Прокладка по конструкциям зданий требует крепления с определенным шагом. Прокладка в лотках и на эстакадах имеет свои особенности по заполнению и креплению. Несоблюдение этих норм приводит к снижению надежности системы и может быть основанием для отказа в приемке объекта.

Экспертные рекомендации по выбору кабеля без ошибок

На основе анализа типичных ошибок и многолетнего опыта эксплуатации кабельных систем можно сформулировать практические рекомендации, которые помогут избежать проблем при выборе и монтаже кабеля.

Чек-лист проверки перед покупкой

Перед покупкой кабеля обязательно проверьте:

• Соответствие маркировки проектным требованиям (количество жил, сечение, тип изоляции)
• Наличие сертификата соответствия на партию продукции
• Четкость и полноту маркировки на оболочке кабеля
• Состояние изоляции (отсутствие трещин, вмятин, неравномерности толщины)
• Фактическое сечение жил (замер штангенциркулем)
• Репутацию производителя и поставщика

Где покупать кабель, чтобы не нарваться на подделку

Покупайте кабель только у официальных дилеров крупных производителей или в специализированных электротехнических магазинах с хорошей репутацией. Избегайте покупок на рынках и у случайных продавцов, предлагающих кабель по подозрительно низким ценам. Требуйте предоставления сертификатов и проверяйте их подлинность. Крупные поставщики дорожат своей репутацией и не торгуют контрафактом.

Когда стоит проконсультироваться с электриком

Если вы не уверены в правильности выбора кабеля, обратитесь к квалифицированному электрику или проектировщику. Специалист поможет рассчитать нагрузки, подобрать сечения, выбрать тип кабеля под конкретные условия эксплуатации. Консультация обойдется значительно дешевле, чем переделка неправильно смонтированной проводки. Особенно важна консультация при проектировании сложных систем с большим количеством потребителей или специфическими требованиями.

Правила хранения и транспортировки

Кабель требует правильного хранения и транспортировки. Бухты или барабаны с кабелем должны храниться в сухом помещении, защищенном от прямых солнечных лучей и механических повреждений. При транспортировке нельзя сбрасывать барабаны, допускать их перекатывание по острым предметам. Длительное хранение на открытом воздухе приводит к деградации изоляции даже у кабелей с УФ-стойкой оболочкой. Правильное хранение сохраняет характеристики кабеля на весь заявленный срок службы.
