Такой вопрос ставится нередко. Однако, задавать его именно так довольно некорректно. Почему? Напомним назначение этих приборов. Если сравнить дифференциальный автомат и УЗО - отличия очевидны. Устройство защитного отключения решает вопрос защиты человека от удара электрическим током, вызванного его утечкой. Уберечь проводку от оплавления и возгорания при коротком замыкании или перегрузке – это уже функции автоматического выключателя. Чтобы провести как минимум равноценную замену, его следует устанавливать в электрический щит совместно с УЗО.
Дифавтомат – это прибор, совмещающий обе функции в едином корпусе. Так что переформулируем наш вопрос: «пара - автоматический выключатель плюс УЗО или дифавтомат – что выбрать?».

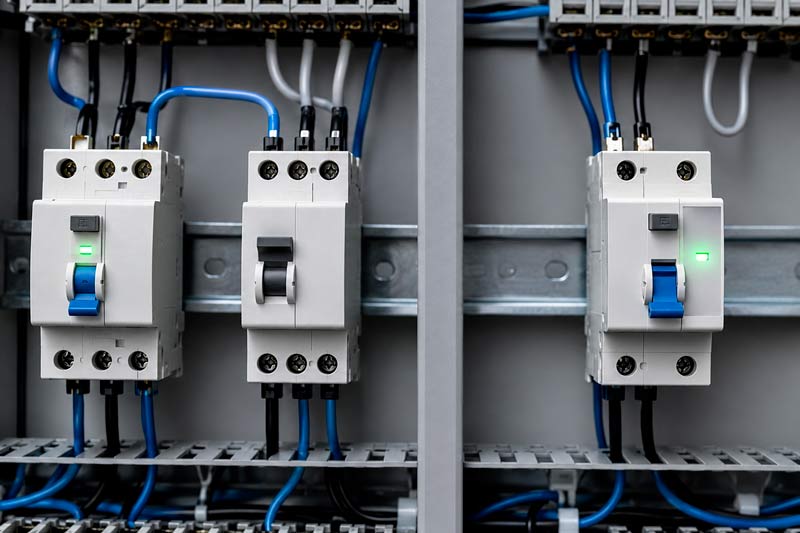

Обратим внимание на конструктивное исполнение каждого из этих трех приборов. Предположим, что они рассчитаны на бытовую однофазную сеть. УЗО имеют двухполюсную структуру, поэтому занимает при монтаже 2 модуля. Имеющий единственный модуль автоматический выключатель устанавливается последовательно. Всего потребуется занять 3 модуля в электрическом щите, чтобы установить эти устройства.
Дифференциальный автомат занимает только 2 модуля при монтаже на одну рейку. Очевидно, что поставив его вместо пары УЗО плюс автоматический выключатель, вы освободите ровно один модуль - сборка электрического щита станет компактнее.
При более сложных трехфазных сетях, можно получить еще более заметное сбережение свободных мест в электрощите. Вы сможете сэкономить на габаритах, либо разместить дополнительные модульные компоненты электрощита.
Установка дифов происходит гораздо проще. Ведь у них всего две клеммы, к которым подводится провод питающей сети. А также две выходные, куда подключается фаза и нуль, идущие в нагрузку линии, которую они защищают.
УЗО совместно с автоматическим выключателем соединяются фазовым проводом. Нужно делать петлю, чтобы соединить выходную клемму одного устройства с входной фазовой клеммой другого. Монтаж усложняется, и если щит на большую группу модулей, то могут появиться ошибки подключения, приводящие к неправильной работе автоматики.
УЗО, равно как и дифы, бывают электромеханическими и электронными. При аварийном режиме (обрыве нуля) они поведут себя различным образом.
Иногда электромеханическое УЗО меняют на другой дифавтомат, электронный. Ему требуется дополнительное питание для дифзащиты, когда напряжение перестает поступать, он утрачивает свою работоспособность.
Некоторые устройства могут создавать не только гармонические токи утечки, но и пульсирующие постоянные. Тогда надо применять дифы типа А. Чтобы замена была равнозначной, типы заменяемого УЗО и дифавтомата тоже должны совпадать.
Если происходит авария, и одно из двух устройств срабатывает, то причина срабатывания определяется однозначно и сразу:
Если установлен дифавтомат, то сразу сказать, что же явилось причиной аварии (срабатывания), невозможно. Это затрудняет поиск неисправности. Хотя некоторые производители ставят в свои аппараты специальный маркер. Он позволяет понять, какой именно модуль сработал. Однако, такие приспособления применяются не во всех сериях и только у ограниченного ряда брендов.
Связка УЗО и автоматический выключатель стоит намного дешевле, нежели дифференциальный автомат. Бывает, конечно, наоборот, только тогда мы имеем дело с совсем неименитыми брендами. К тому же, если один компонент выйдет из строя, его можно заменить новым. Понятно, что когда ломается дифавтомат, он заменяется полностью. Неважно, в каком из его модулей возникла неполадка. Это еще один аргумент в пользу пары приборов. Если в щитке достаточно места, то можно значительно сэкономить бюджет - ставить пару вместо дорогих дифавтоматов.
Подводя итоги, мы хотим, чтобы вы еще раз обратили внимание на следующее:
Чтобы понять для себя, стоит ли проводить замену связки УЗО и автоматического выключателя на дифавтомат, обращайтесь за помощью к специалистам «ЛАБСИЗ». В общих чертах на этот вопрос точного ответа не существует. Но все будет зависеть от характеристик сети, а также целей и задач, которые вы ставите перед собой.
Связка или дифференциальный автомат?
Дифавтомат – это прибор, совмещающий обе функции в едином корпусе. Так что переформулируем наш вопрос: «пара - автоматический выключатель плюс УЗО или дифавтомат – что выбрать?».
Обратим внимание на конструктивное исполнение каждого из этих трех приборов. Предположим, что они рассчитаны на бытовую однофазную сеть. УЗО имеют двухполюсную структуру, поэтому занимает при монтаже 2 модуля. Имеющий единственный модуль автоматический выключатель устанавливается последовательно. Всего потребуется занять 3 модуля в электрическом щите, чтобы установить эти устройства.
Дифференциальный автомат занимает только 2 модуля при монтаже на одну рейку. Очевидно, что поставив его вместо пары УЗО плюс автоматический выключатель, вы освободите ровно один модуль - сборка электрического щита станет компактнее.
При более сложных трехфазных сетях, можно получить еще более заметное сбережение свободных мест в электрощите. Вы сможете сэкономить на габаритах, либо разместить дополнительные модульные компоненты электрощита.
Различия в монтаже
Установка дифов происходит гораздо проще. Ведь у них всего две клеммы, к которым подводится провод питающей сети. А также две выходные, куда подключается фаза и нуль, идущие в нагрузку линии, которую они защищают.
УЗО совместно с автоматическим выключателем соединяются фазовым проводом. Нужно делать петлю, чтобы соединить выходную клемму одного устройства с входной фазовой клеммой другого. Монтаж усложняется, и если щит на большую группу модулей, то могут появиться ошибки подключения, приводящие к неправильной работе автоматики.
Замена дифавтоматом: на что обратить внимание?
УЗО, равно как и дифы, бывают электромеханическими и электронными. При аварийном режиме (обрыве нуля) они поведут себя различным образом.
Иногда электромеханическое УЗО меняют на другой дифавтомат, электронный. Ему требуется дополнительное питание для дифзащиты, когда напряжение перестает поступать, он утрачивает свою работоспособность.
Некоторые устройства могут создавать не только гармонические токи утечки, но и пульсирующие постоянные. Тогда надо применять дифы типа А. Чтобы замена была равнозначной, типы заменяемого УЗО и дифавтомата тоже должны совпадать.
Определение причины срабатывания
Если происходит авария, и одно из двух устройств срабатывает, то причина срабатывания определяется однозначно и сразу:
- утечка тока, если сработало устройство защитного отключения;
- возникло КЗ или перегрузка по току, когда сработал автоматический выключатель;
Если установлен дифавтомат, то сразу сказать, что же явилось причиной аварии (срабатывания), невозможно. Это затрудняет поиск неисправности. Хотя некоторые производители ставят в свои аппараты специальный маркер. Он позволяет понять, какой именно модуль сработал. Однако, такие приспособления применяются не во всех сериях и только у ограниченного ряда брендов.
Финансовая сторона
Связка УЗО и автоматический выключатель стоит намного дешевле, нежели дифференциальный автомат. Бывает, конечно, наоборот, только тогда мы имеем дело с совсем неименитыми брендами. К тому же, если один компонент выйдет из строя, его можно заменить новым. Понятно, что когда ломается дифавтомат, он заменяется полностью. Неважно, в каком из его модулей возникла неполадка. Это еще один аргумент в пользу пары приборов. Если в щитке достаточно места, то можно значительно сэкономить бюджет - ставить пару вместо дорогих дифавтоматов.
Общие выводы
Подводя итоги, мы хотим, чтобы вы еще раз обратили внимание на следующее:
- УЗО и дифавтомат не являются равнозначными приборами с точки их взаимозаменяемости – правильнее говорить о замене связки УЗО плюс автоматический выключатель на дифавтомат;
- точно ответить на вопрос: «что лучше - связка или дифференциальный автомат?» просто нельзя;
- последние занимают меньше модулей щитка, нежели связка устройств, так что если сеть, например, трехфазная, можно освободить достаточное количество модулей;
- с точки зрения монтажа дифы тоже имеют преимущество над связкой двух приборов;
- вместе с тем, однозначно понять причину аварии в сети можно только при установленной связке устройств;
- дифавтомат в разы дороже связки из двух устройств, при поломке придется заменить его новым, а, если это связка, достаточно сменить лишь одно из них;
- при замене связки устройств на диф помните о соответствии принципа действия приборов и чувствительности.
Чтобы понять для себя, стоит ли проводить замену связки УЗО и автоматического выключателя на дифавтомат, обращайтесь за помощью к специалистам «ЛАБСИЗ». В общих чертах на этот вопрос точного ответа не существует. Но все будет зависеть от характеристик сети, а также целей и задач, которые вы ставите перед собой.
